ДИНАМИЧЕСКИЕ ФИЛЬТРЫ «АКВА-ДФ»

>

Динамические фильтры типа "ДФ-ГКВК" предназначены для снижения концентрации взвешенных веществ в процессе очистки сточных вод различного происхождения и состава. Фильтры "ДФ-ГКВК" могут применяться для доочистки хозяйственно-бытовых сточных вод после сооружений биологической очистки, а также различных производственных стоков, содержащих взвешенные вещества и нефтепродукты.

Недостатком традиционных фильтров с зернистой загрузкой является ограничение по концентрации взвешенных веществ в поступающей воде. При слишком большом их содержании происходит быстрая кольматация верхнего слоя загрузки, что требует частого вывода фильтров из технологического цикла очистки на промывку. При доочистке фильтрованием биологически очищенных хозяйственно-бытовых сточных вод на стандартных фильтрах нередко на поверхности фильтрующей загрузки образуется плотная пленка, приводящая к быстрому росту потерь напора, при этом последующие слои загрузки могут быть заполнены загрязнениями всего на 3-5 % от их грязеемкости. Данная пленка является результатом биообрастания загрузки фильтра. При использовании напорных фильтров данная проблема усугубляется из-за сложностей с заменой загрузки. Промывка фильтра в этом случае не обеспечивает полной регенерации загрузки.

Производимые нашей компанией динамические самопромывные фильтры "ДФ-ГКВК" разработаны с учетом специфики очистки сточных вод. Движение воды в фильтре – горизонтальное. При промывке загрузка из нижней части фильтра откачивается гидроэлеватором 6 и подается на отмывку в гидроциклон 8, откуда возвращается в верхнюю часть фильтра. Таким образом, загрузка в фильтре во время промывки движется сверху вниз.

В фильтрах, предназначенных для глубокой доочистки хозяйственно-бытовых сточных вод, также предусмотрена подача воздуха в загрузку для интенсификации процесса биологической доочистки.
Конструкция наших фильтров отличается от зарубежных аналогов тем, что отвод фильтрующей загрузки на промывку осуществляется не эрлифтом, а гидроэлеватором, а отмывка загрузки происходит в гидроциклоне.

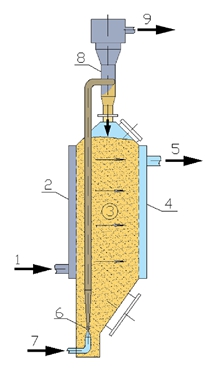

1 – подача воды; 2 – водораспределительная камера; 3 – фильтрующая загрузка; 4 – водосборная камера; 5 – отвод очищенной воды; 6 – гидроэлеватор; 7 – подача промывной воды; 8 – гидроциклон; 9 – отвод грязной промывной воды.

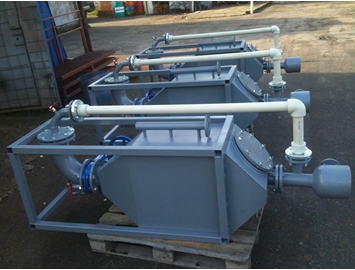

Фильтры производительностью 2,5 м3/ч   в сборе перед отгрузкой

Вследствие такой схемы регенерации загрузки интенсивность промывки значительно увеличивается, что особенно актуально при доочистке хозяйственно-бытовых сточных вод, так как это препятствует слипанию зерен загрузки за счет обрастания биопленкой.
Основным преимуществом фильтров данного типа является то, что за счет движения фильтрующей загрузки внутри корпуса фильтра и интенсивной ее отмывки в гидроэлеваторе в поступающей воде не лимитируется содержание взвешенных веществ и исключен риск кольматации загрузки.

Фильтры изготавливаются производительностью от 2 до 25 м3/час.

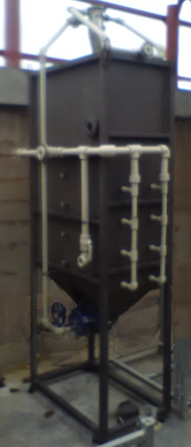

Фильтр производительностью 10 м3/ч

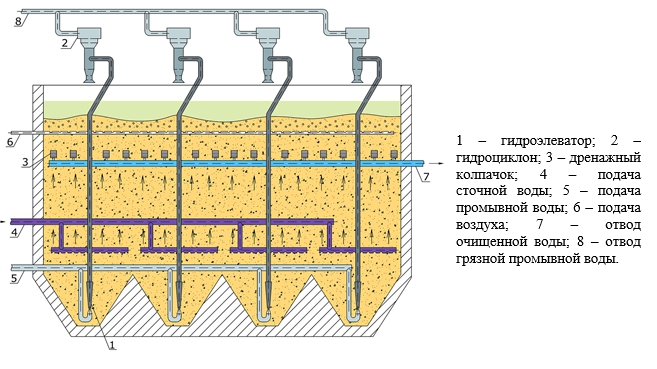

Для глубокой доочистки сточных вод на станциях биологической очистки производительностью до 15.000 м3/сут. разработан вариант размещения блока динамических фильтров в бетонном корпусе.
